Juntas de hule
Nuestras juntas de hule están diseñadas para absorber la elongación y contracción en sistemas de tubería por variaciones en temperatura y por movimiento: lateral, angular o torsión. Así como la vibración provocada por compresores o bombas. También disminuyen en gran parte el ruido de la tubería.
Para cada tipo de aplicación existen diferentes diseños. Contamos con la infraestructura y experiencia necesaria para fabricar juntas de expansión elastómerica en diferentes modelos, según sea el requerimiento de las tuberías o tratándose de proyectos nuevos.
características de las juntas de hule
| Materiales Disponibles | |
|---|---|
|
Hule Natural
|
Hule Neopreno
|
|
Hule Clorobutilo
|
Hule Hypalon
|
|
Hule Nitrilo
|
Hule Silicón
|
|
Hule Vitón
|
Hule EPDM
|
|
Hule Blanco Sanitario
|
|
Movimientos capaces de absorber

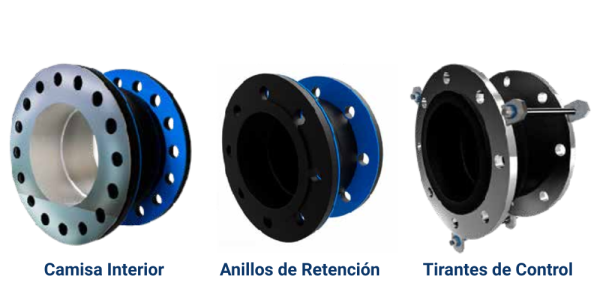

Aditamientos
Para optimizar el rendimiento y prolongar la vida útil de las juntas de expansión en condiciones operativas exigentes, ofrecemos aditamentos diseñados a la medida de tus tuberías:
Camisa Interior: Reduce el impacto de fluidos abrasivos y mejora la dinámica del flujo.
Anillos de Retención: Refuerzan la junta ante picos de presión.
Tirantes de Control: Evitan elongaciones o compresiones fuera de los límites de diseño.

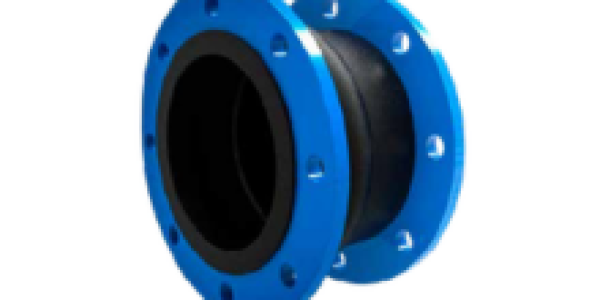

Arco estándar
Es el tipo de junta de expansión más común, usada para compensar movimientos, absorber vibraciones y ruido en el espacio más corto.
El arco puede ser estándar, fluido o relleno. Las bridas se fabrican en hule norma ANSI 150, 300 libras y norma DIN.
Dimensiones: 1 – 60 pulgadas de diámetro.

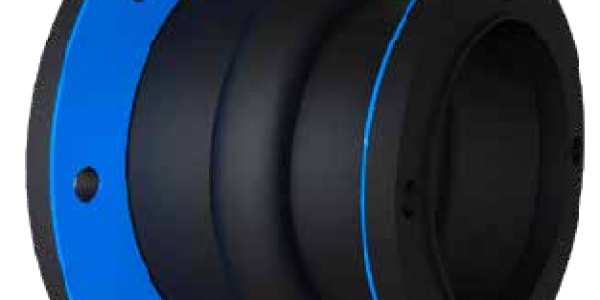

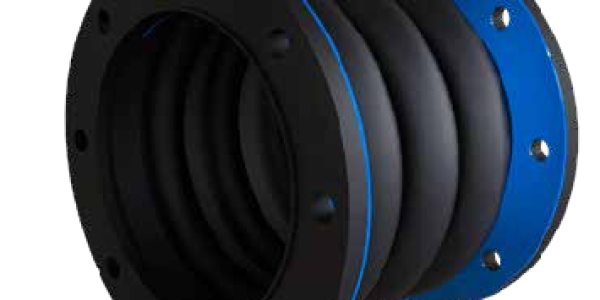

Arcos múltiples
La junta de expansión se fabrica de dos o más arcos, es usada cuando los movimientos son mayores que los manejados por una junta de un solo arco. Las bridas interconstruidas se fabrican de hule, bajo la norma ANSI 150 y 300 libras y norma DIN.
Dimensiones: 1 – 113 pulgadas de diámetro.

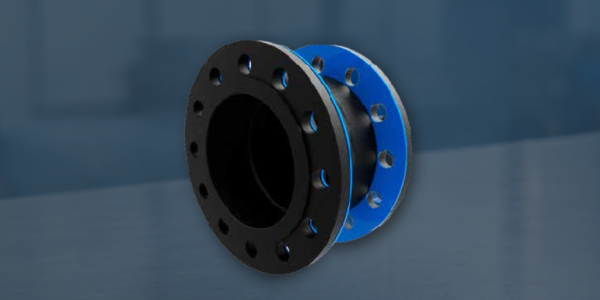

Bridas Giratorias
Este tipo de junta de expansión es usada para compensar movimientos, vibraciones y ruidos. El arco es fluido, para evitar turbulencia al interior de la junta. Las bridas giratorias son metálicas en acero al carbón A36, en acero inoxidable, norma ANSI 150, 300 y también en norma DIN.
Dimensiones: 1 – 113 pulgadas de diámetro.

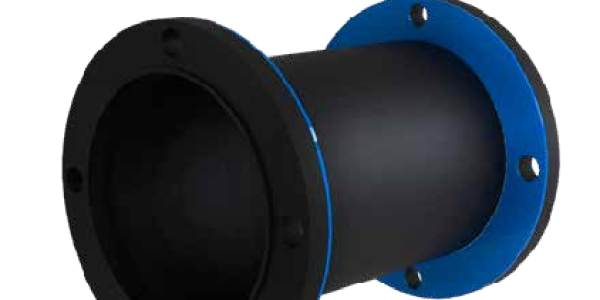

Cónica concéntrica
Este tipo de junta se utiliza cuando existe la necesidad de conectar sistemas de tubería de diferentes diámetros, pero mismo eje. Para tal efecto se fabrica este tipo de juntas con corrugación o sin ella, con bridas de mismo material. Este tipo de bridas ayuda cuando existe desalineamiento en las bridas de la tubería.
Dimensiones: 1 – 60 pulgadas de diámetro.

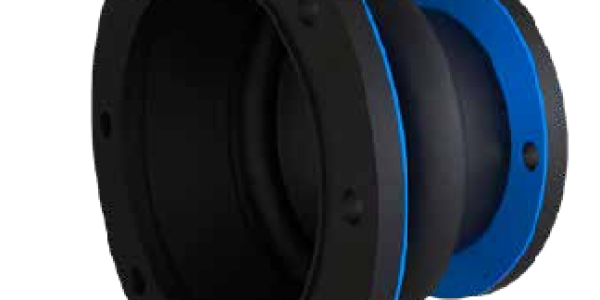

Cónica excéntrica
Este tipo de junta de expansión se utiliza donde hay que unir dos tuberías de diferentes diámetros y distinto eje.
Dimensiones: 1 – 113 pulgadas de diametro.
Tipo de arcos
Movimientos capaces de absorber
| Materiales Disponibles | |
|---|---|
|
Hule Natural
|
Hule Neopreno
|
|
Hule Clorobutilo
|
Hule Hypalon
|
|
Hule Nitrilo
|
Hule Silicón
|
|
Hule Vitón
|
Hule EPDM
|
|
Hule Blanco Sanitario
|
|
Movimientos capaces de absorber
Manga con corrugación
Pieza sin bridas para instalarse en tuberías con abrazaderas, con uno o dos arcos, diseñada para baja presión. Se elabora con o sin refuerzo de alambre.
Dimensiones: 1 – 113 pulgadas de diámetro.
Tipo de arcos
Movimientos capaces de absorber

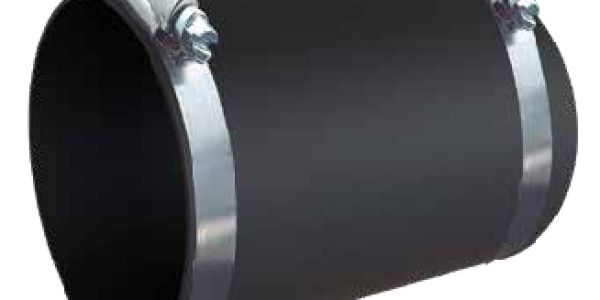

Manga Recta
Modelo sin bridas para instalarse en tuberías con abrazaderas en los extremos. Esta pieza recta está diseñada para baja presión, se fabrica con o sin refuerzo de alambre.
Dimensiones: 1 – 113 pulgadas de diámetro.
Tipo de arcos
Movimientos capaces de absorber
Conector
Su principal función es absorber el ruido y vibración. Se fabrican con bridas de hule, así como bridas metálicas, y en diámetros y largos según sus necesidades.
Dimensiones: 1 – 60 pulgadas de diámetro.
Tipo de arcos
Movimientos capaces de absorber
