Juntas tipo fabric
La selección y diseño óptimo de una junta de expansión tipo fabric depende de los factores operativos específicos de cada aplicación, por lo que no existen diseños estandarizados. Estas juntas se fabrican a la medida y están disponibles en diversas configuraciones, ya sea en formato monocapa (una sola capa) o multicapa.
Una junta de expansión multicapa se compone típicamente de:
Materiales internos: Diseñados para mitigar la abrasión por flujo.
Aislamiento térmico: Capas de alta resistencia para soportar temperaturas extremas.
Camisa / Membrana de sellado: Capa hermética que garantiza una construcción a prueba de gases y fugas.
Cubierta exterior: Protección robusta contra agresiones mecánicas y factores ambientales.
Brindamos asesoría técnica especializada para las condiciones de operación más críticas.

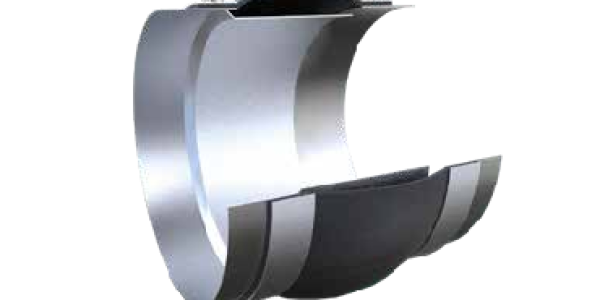

Tipo fabric “Cinturón”
Las juntas de expansión tipo cinturón están unidas directamente al exterior del ducto, usando abrazaderas normalmente utilizadas para:
- Bajas temperaturas (hasta 300°C).
- Baja a media velocidad.
- Baja a media concentración de polvo.

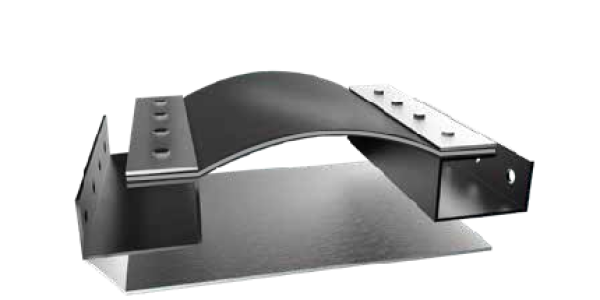

En bridas verticales
Las juntas de expansión tipo fabric montadas en bridas verticales son comúnmente usadas en sistemas con:
- Baja velocidad de flujo.
- Bajo contenido de polvo.
- Baja temperatura (hasta 450°C).
El diseño puede ser hecho con manga y sin manga. La manga principalmente actúa para proteger la junta de expansión tipo fabric de las partículas en el flujo medio.

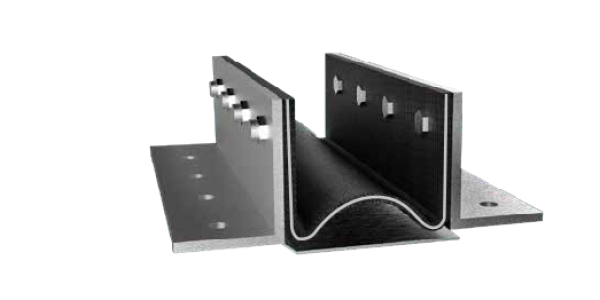

En bridas paralelas
Las juntas de expansión tipo fabric montadas en bridas paralelas, comúnmente usadas en el ducto con:
- Rango de temperatura media .(hasta 500°C).
- Velocidades de alta velocidad
- Contenido medio de polvo en el flujo.

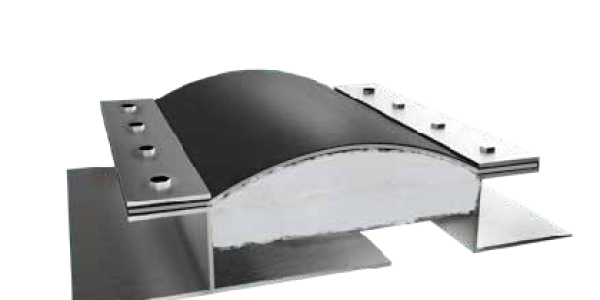

En bridas paralelas con aislamiento reforzado
Las juntas de expansión tipo fabric montadas en bridas paralelas con aislamiento reforzado, comúnmente usado en plantas con:
- Altas temperaturas (hasta 600°C).
- Alto contenido de polvo.
- Alto flujo.

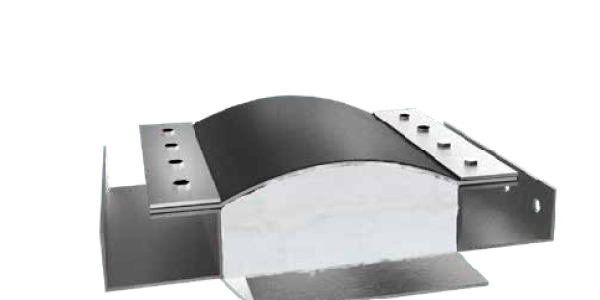

construcción de manga flotante
Las Juntas de expansión tipo fabric con construcción de manga flotante, son usadas comúnmente en plantas con:
- Temperaturas medias a altas (hasta 600°C).
- Muy alto contenido de polvo.
- Bajas a altas velocidades de flujo.
La manga flotante brinda buena protección contra el polvo mientras permite movimiento lateral.

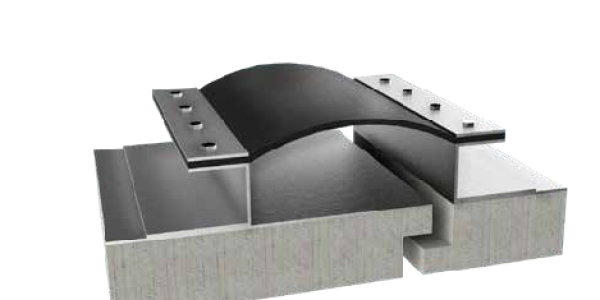

instaladas en sistemas de ductos lineales con refractario
Juntas de expansión tipo fabric instaladas en sistemas de ductos lineales con refractario, son usados comúnmente en plantas con:
- Muy altas temperaturas (hasta 1200°C).
- De alto a bajo contenido de polvo.
- De alta a baja velocidad de flujo.
La manga flotante brinda buena protección contra el polvo mientras permite movimiento lateral.
